SH-F4
ELECTRIC PALLET SCALE WEIGHING & TRANSPORT
ELECTRIC PALLET SCALE
SH-F4 SERIES

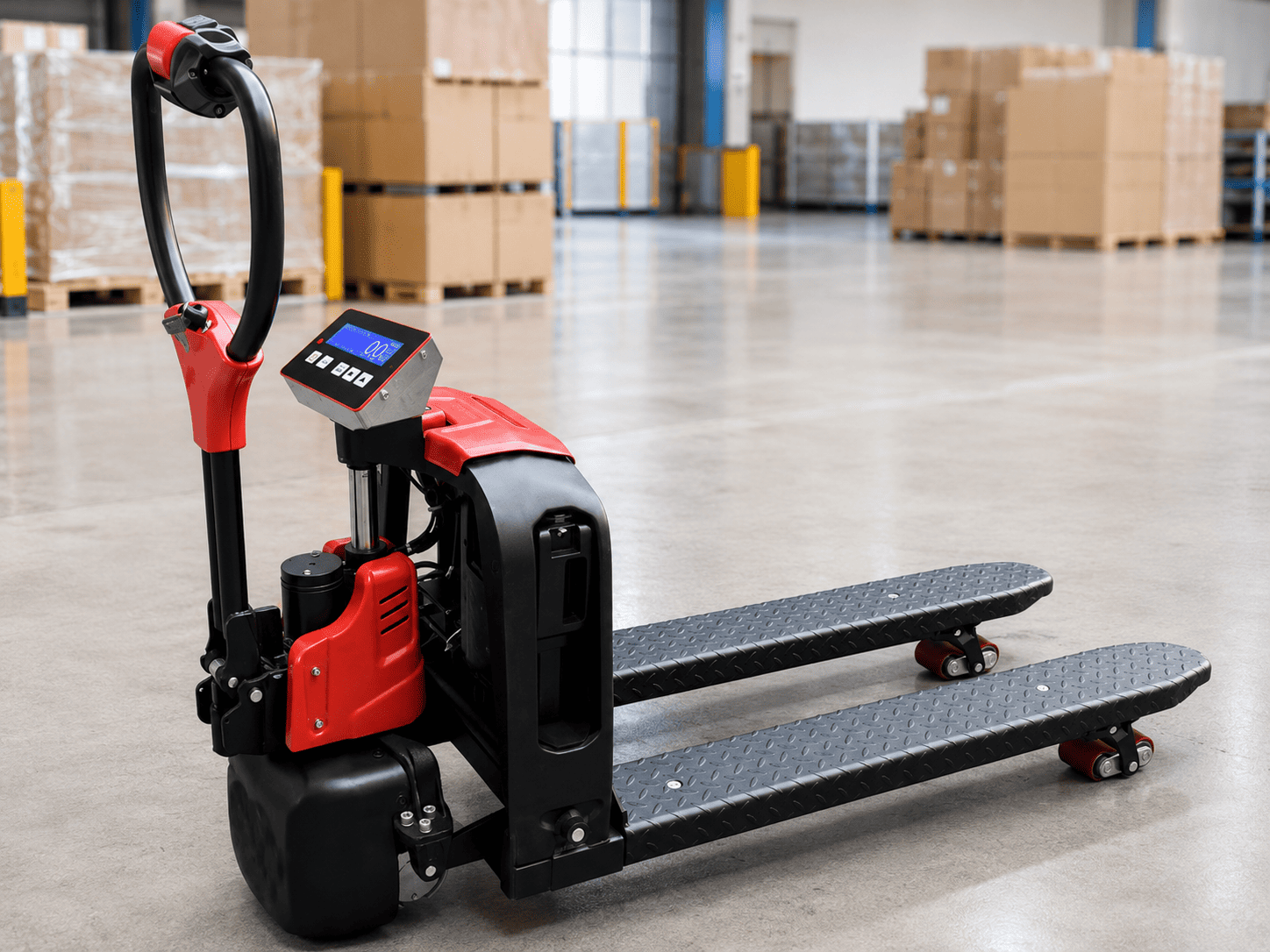

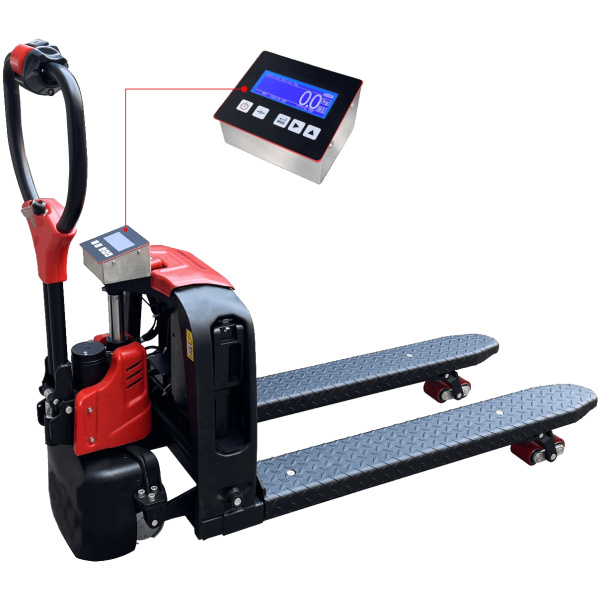

SH-F4 全電動拖板車秤
搬運與秤重過磅一次完成，一人即可操作，降低重複搬運所需的人力與時間。
SH-F4 將電動馬達與電子磅秤原理整合， 讓貨物在搬運過程中即可同步完成秤重過磅， 不需另外移至固定磅秤進行二次搬運。
前進與後退採電動控制， 行走速度與操作人員接近， 上昇與下降則維持一般手動拖板車的操作方式， 兼顧操作便利性與設備成本。

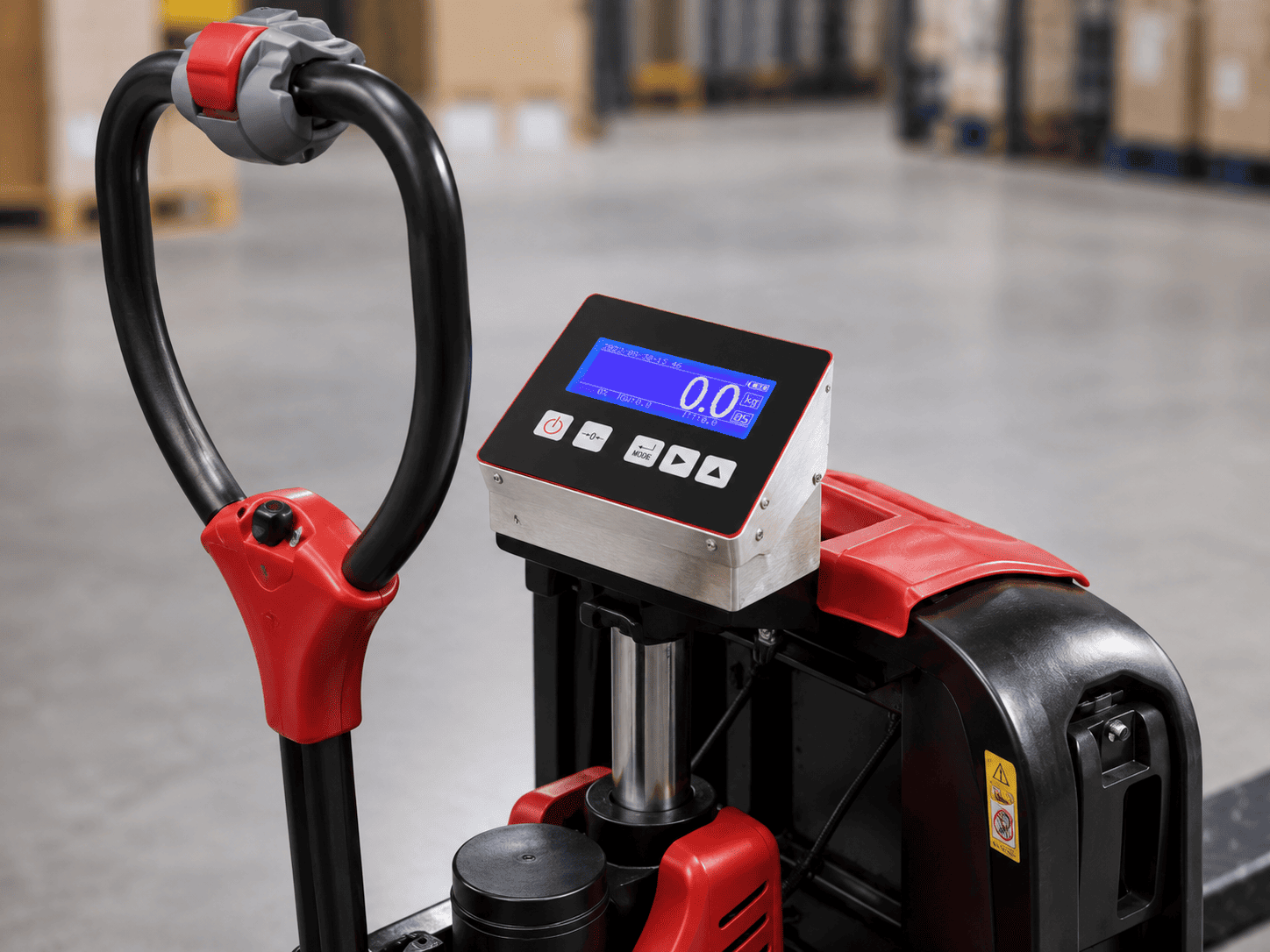

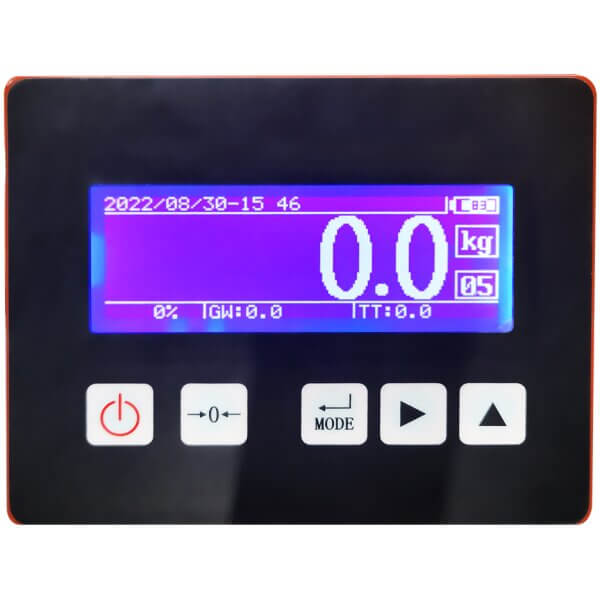

秤重系統配置四組高精度 1T 荷重元與數位訊號結合箱， 並具備計重、計數、多單位、濾波、零點追蹤與超載警報等功能。
CAPACITY 1T ～ 2T
BATTERY 24V / 20Ah
STANDBY 約 200 小時
CORE FUNCTIONS
電動搬運・即時秤重
整合搬運、計量與現場管理功能，提高倉儲與物流作業效率。
01
電動行走
ELECTRIC DRIVE
02
秤重功能
WEIGHING
03
計數功能
COUNTING
04
多單位切換
UNIT
05
濾波穩定
FILTER
06
超載警報
OVERLOAD

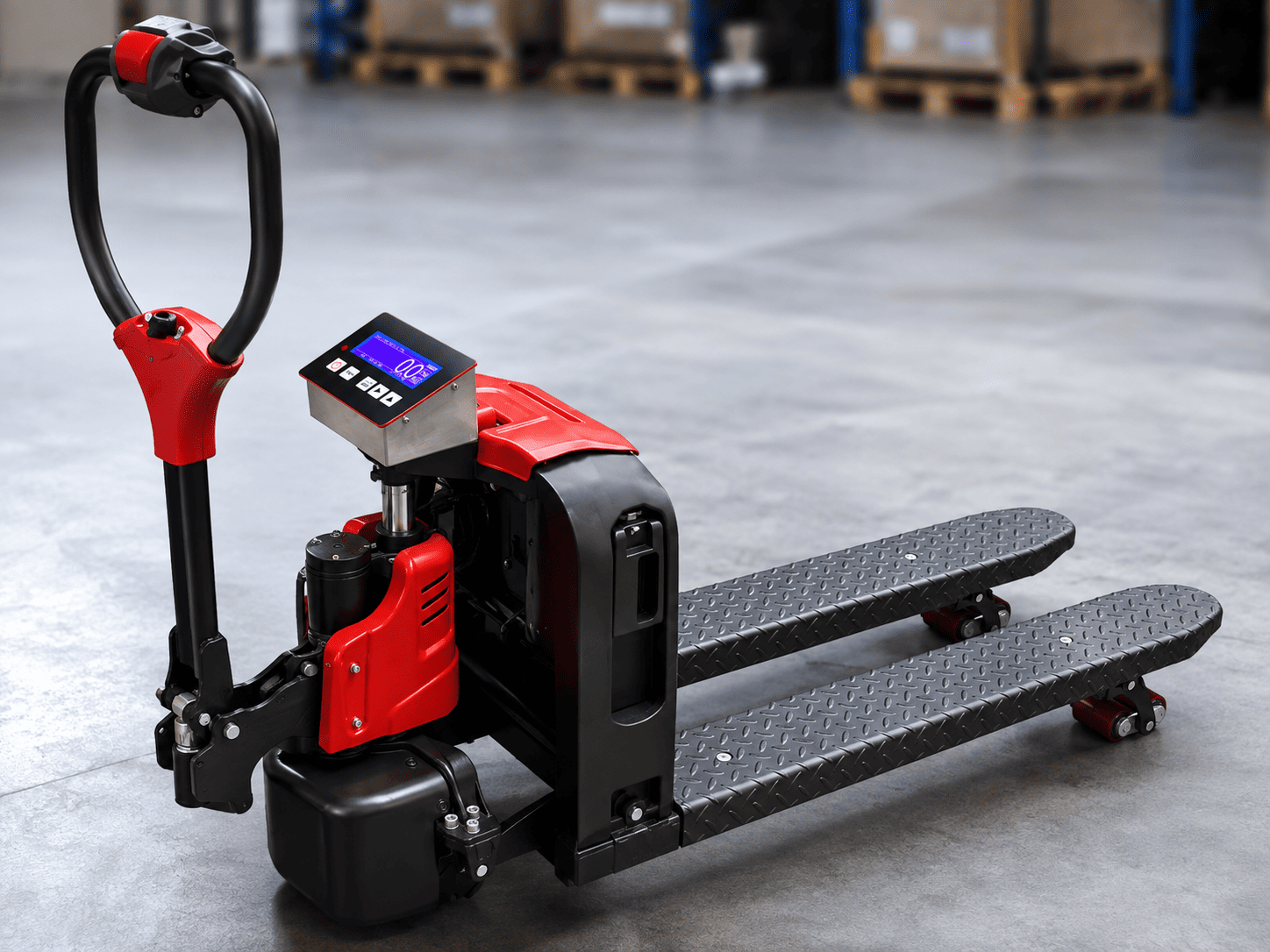

STRUCTURE DESIGN
強化結構・耐用穩定
01
高溫烤漆秤體
秤體前期進行除鏽及去氧化處理， 最後以高溫烤漆處理， 提升塗層牢固度與耐磨性。
02

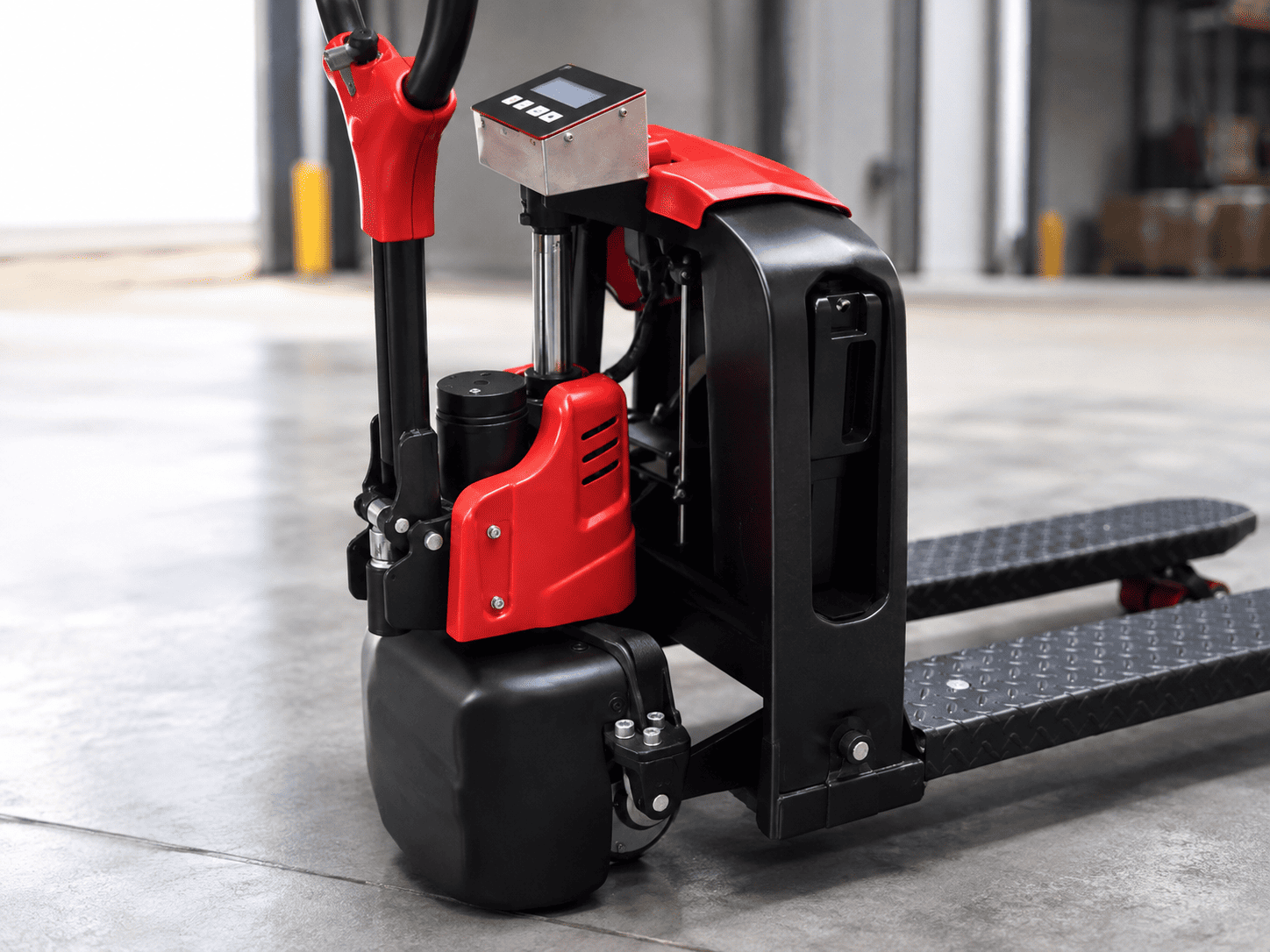

50mm 強化貨叉
秤重貨叉表面採ㄇ型花紋鋼板， 厚度為 50mm， 提升貨叉強度並保護內部荷重元件。
03
聚氨酯移動輪
採用 PU 聚氨酯移動輪， 具備緩衝、抗衝擊與耐磨特性， 搭配鑄鋼輪圈及軸承，使移動與轉向更靈活。
DRIVE SYSTEM
電動行走・手動升降
01
電動前進與後退
前進及後退採電動控制， 無須依靠人力推動， 可降低長距離搬運的人力負擔。
02
手動油壓升降
上昇及下降操作方式與一般手動拖板車相同， 保留熟悉的操作方式並降低揚昇馬達成本。
03
安全行走速度
行走速度與操作者接近， 提供適合現場操作的安全移動速度。
04
小迴轉半徑
電動型具較小迴轉半徑， 提升倉庫通道及有限空間內的移動便利性。
WEIGHING SYSTEM
四點感測・穩定秤重
01

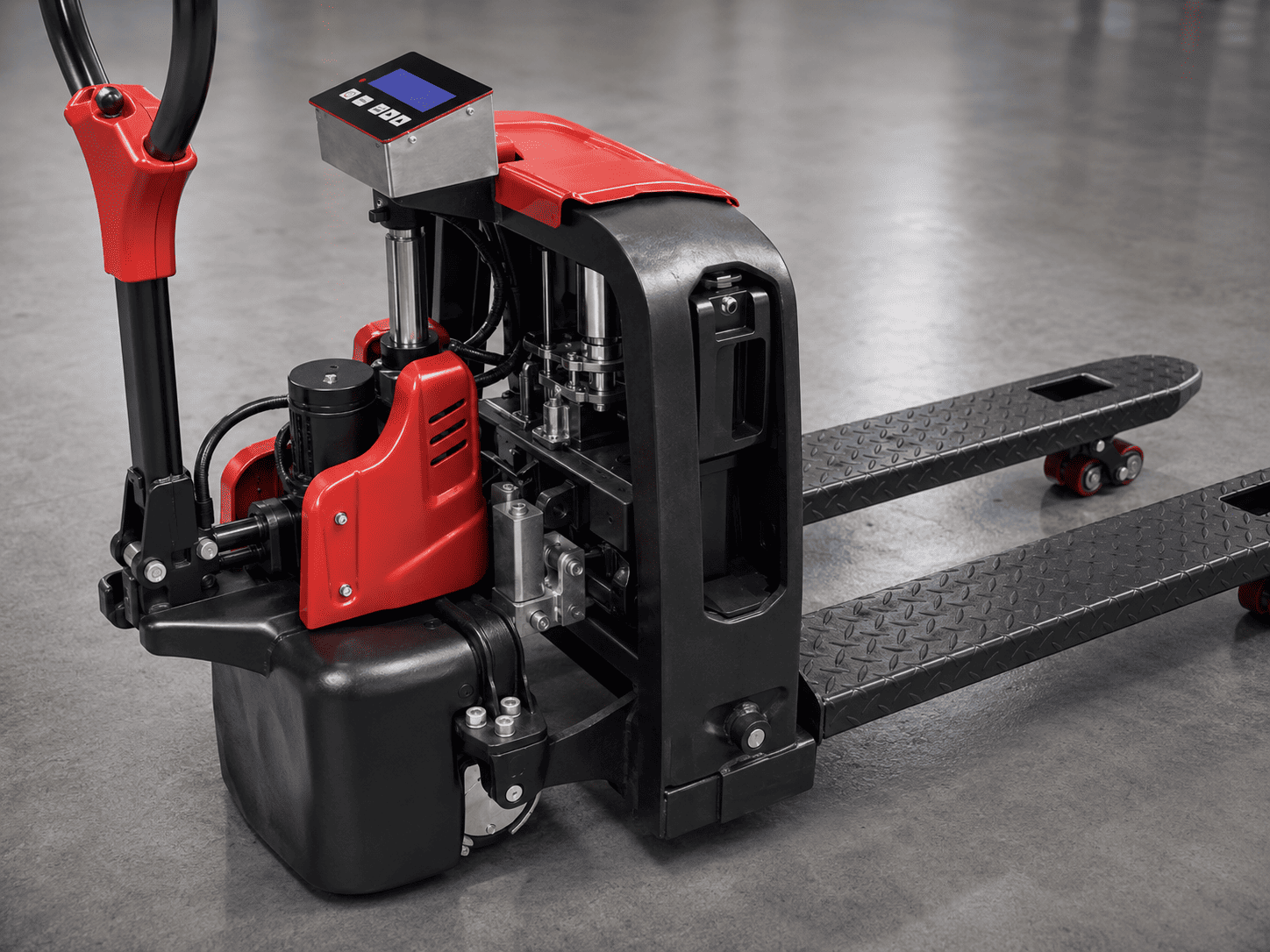

4 組 1T 荷重元
採用耐衝擊合金鋼高精度 1T 荷重元共 4 組， 搭配數位訊號結合箱 1 組， 提供穩定的重量量測。
02
震動晃動濾波
具備清除震動與晃動影響的濾波功能， 提升移動式設備在現場秤重時的穩定性。
03
零點追蹤與超載警報
提供零點自動追蹤及超載警報功能， 並可預先設定秤重物毛重。
POWER & OPTIONS
長效電力・彈性擴充
01

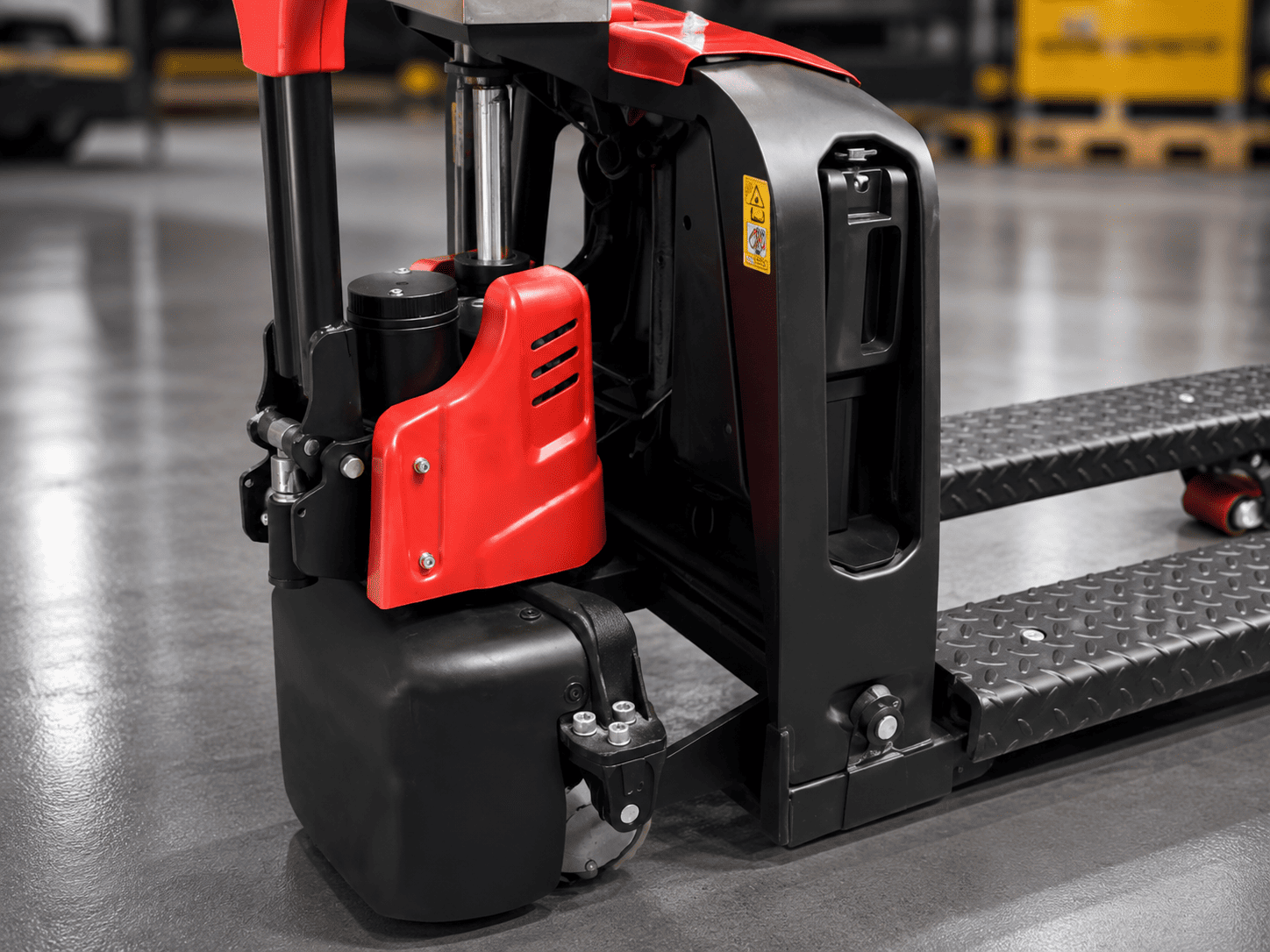

24V / 20Ah 鋰電池
搭載 24V / 20Ah 鋰電池， 原始規格標示待機使用時間約 200 小時。
02
DC24V 5A 充電器
配置 DC24V 5A 充電器， 電源規格標示為 100～240V、50/60Hz。
03
印表機選配
可依實際作業需求選配印表機， 訂購時需事先確認配置。
04
藍牙功能選配
可依需求選配藍牙通訊功能， 提升重量資料傳輸與後續應用彈性。
DIMENSION
產品尺寸規格
提供 500 型與 600 型兩種貨叉間距規格，可依棧板尺寸及作業環境選擇。
| 型號 | 最大秤量 | 感度 | 牙叉寬 | 牙內寬 | 牙外寬 | 牙長 | 牙叉升降高度 | 機台重量 |
| 500型 | 1T～2T | 0.2～1kg | 160mm | 240mm | 555mm | 1150mm | 最低95～最高200mm | 138kg |
| 600型 | 1T～2T | 0.2～1kg | 160mm | 370mm | 685mm | 1150mm | 最低95～最高200mm | 144kg |
JY SCALE · SH-F4 SERIES
省力搬運・即時過磅
將電動移動與電子秤重整合於同一設備，減少重複搬運流程，提升現場作業效率。
